Twój dom z tą rozdzielnicą
Rozdzielnica S · PV · drzwi: szyba przyciemniana
- FotowoltaikaPole falownika i skrzynka DC (prądu stałego z paneli).Gotowe
- Magazyn energiiPole magazynu gotowe pod baterię.Przygotowane
- Auto elektryczneObwód ładowarki z różnicówką typu B — w wersji EV.Do dodania
- Pompa ciepłaOsobny obwód pompy ciepła dodasz w konfiguratorze.Do dodania
Gotowe — obwód i zabezpieczenia są w rozdzielnicy; Przygotowane — miejsce w rozdzielnicy czeka na urządzenie; Do dodania — dodasz w konfiguratorze. Ilustracja możliwości rozdzielnicy, nie pomiar.

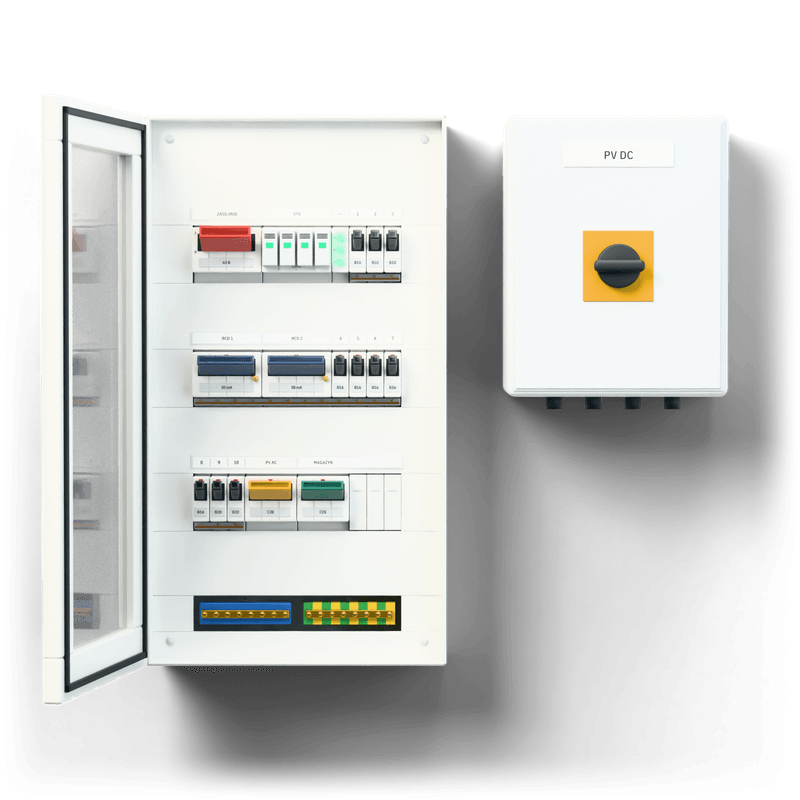

Rozdzielnica S · PV · drzwi: szyba przyciemniana
Mieszkanie lub mały dom do około 80 m² z jedną kuchnią z fotowoltaiką (PV): pole falownika, skrzynka po stronie paneli i miejsce na magazyn energii.
PV — fotowoltaika
6 580,50 złbrutto z VAT 23 % · 5 350,00 zł netto · bez dostawy
Wykończenie drzwi to nowa pozycja w ofercie — cenę wstępną potwierdzimy przy weryfikacji zamówienia.
- Pole falownika i skrzynka DC
- Pole magazynu energii — gotowe pod baterię
- 10 obwodów
Realizacja: 5–10 dni roboczych od zaksięgowania zaliczki. Produkcja rusza po weryfikacji zamówienia (zwykle 1 dzień roboczy).
Karta produktu (PDF) — wymiary obudowy
Masz pytanie o ten produkt?Zapytaj nas — odpowiemy w 1 dzień roboczy
10 obwodów. Fotowoltaika: pole falownika (strona AC), skrzynka DC po stronie paneli i pole magazynu energii — gotowe pod baterię. Aparatura nie mieści się w obudowie S, więc rozdzielnica jest zbudowana na obudowie M (3 rzędy szyn DIN) — ta sama liczba obwodów, więcej miejsca na rezerwę.
- Rozłącznik główny, ochronnik przepięć, lampki faz, listwy N/PE9 mod.
- Wyłączniki różnicowoprądowe 4-biegunowe × 28 mod.
- Wyłączniki nadprądowe obwodów × 10 (gniazda, oświetlenie, urządzenia)10 mod.
- Drzwi: szyba przyciemniana—
- Fotowoltaika — pole AC falownika3 mod.
- Fotowoltaika — skrzynka DC, 2 MPPTosobna obudowa: Fotowoltaika — skrzynka DC, 2 MPPT — IP65—
- Magazyn energii — pole baterii / falownika hybrydowego3 mod.
- Obudowa
- M — natynkowa, z drzwiami, 3 rzędy szyn DIN
- Wymiary obudowy
- 300 × 550 × 115 mm (szer. × wys. × głęb.)
- Drzwi
- Szyba przyciemniana — Biała rama z szybą przyciemnianą — widać diody i stan aparatów bez otwierania.
- Moduły DIN
- 33 zajęte z 36 (rezerwa 3)
- Obwody
- 10 (maks. 18 w tej obudowie)
- Wyłączniki różnicowoprądowe
- 2 × 4-biegunowe, 30 mA
- Ochronnik przepięć
- T1+T2
- Fotowoltaika
- pole falownika (AC), skrzynka DC po stronie paneli (osobna obudowa IP65)
- Magazyn energii
- pole baterii / falownika hybrydowego — gotowe pod magazyn
- Dodatkowe obudowy
- Fotowoltaika — skrzynka DC, 2 MPPT — IP65
- Norma
- PN-EN 61439-3, system zweryfikowany producenta obudowy i aparatury
- Termin
- 5–10 dni roboczych od zaliczki
Schemat elektryczny
Jednokreskowy schemat rozdzielnicy z oznaczeniami aparatów — do odbioru domu, ubezpieczenia i dla każdego elektryka, który kiedyś ją otworzy.
Opis obwodów
Czytelna lista: który wyłącznik zasila które pomieszczenie lub urządzenie. Naklejony w drzwiczkach i w PDF.
Protokół sprawdzeń jednostkowych
Wyniki pomiarów: ciągłość przewodów ochronnych, rezystancja izolacji, działanie różnicówek — wg PN-EN 61439-3.
Deklaracja zgodności UE
Dokument producenta potwierdzający zgodność z dyrektywą niskonapięciową i normą PN-EN 61439-3.
Gwarancja 24 miesiące
Na wykonanie i aparaturę. Numer seryjny egzemplarza identyfikuje dokumentację przez 10 lat.
Rezerwa na rozbudowę
Konfigurator pilnuje 10 % wolnego miejsca. Dołożysz ładowarkę czy magazyn bez wymiany rozdzielnicy.
Odbiór własny — 0 zł
Z warsztatu w Warszawie, po umówieniu terminu. Zaliczka 100 % przy zamówieniu.
Wysyłka kurierem (Polska) — 99 zł netto
Rozdzielnica zapakowana na palecie lub w kartonie, z dokumentami w środku. Montuje Twój elektryk.
Montaż z wymianą tablicy i pomiarami — 1 490 zł netto w promieniu 50 km
Dalej 2 zł za km w obie strony. Przy montażu w budynku mieszkalnym VAT 8 % (potwierdzamy przy weryfikacji) i zaliczka 50 %.
Produkcja rusza po weryfikacji
Zaliczka nie uruchamia produkcji — najpierw sprawdzamy moc przyłączeniową, typ sieci i modele urządzeń (zwykle 1 dzień roboczy).
