Strefa elektryka
Pliki do ofert, projektów i odbiorów — generowane z aktualnego cennika i wymiarów obudów. Bez logowania. Konto partnera dodaje zapisane konfiguracje, historię zapytań i cenę partnerską.
Konto partnera
Logujesz się adresem e-mail firmy — wyślemy link i kod, bez hasła.
Brakuje pliku, chcesz rabat partnerski albo wspólną realizację? Napisz w sprawie współpracy.
Projekt i wycena
- Szablon Excel rozdzielnicyXLSX · lista aparatów z rozwijanymi typami (także AFDD i KNX) — wgraj w imporcie projektu, policzymy moduły i cenę
- Przykładowy schemat jednokreskowy — SPDF · obwody i zabezpieczenia wersji standardowej
- Przykładowy schemat jednokreskowy — MPDF · obwody i zabezpieczenia wersji standardowej
- Przykładowy schemat jednokreskowy — LPDF · obwody i zabezpieczenia wersji standardowej
Wzory dokumentów odbiorowych
- Wzór protokołu sprawdzeń rozdzielnicyPDF · oględziny, pomiary obwodów (ciągłość PE, izolacja, impedancja pętli), próby wyłączników różnicowoprądowych
- Wzór deklaracji zgodności UEPDF · zestaw rozdzielnicy wg PN-EN 61439-3 — wypełnia producent zestawu
Karty obudów i montaż podtynkowy
| Obudowa | Wymiary natynkowej | Otwór w ścianie (podtynkowa) | Pliki |
|---|---|---|---|
| S · 24 mod. | 300 × 425 × 115 mm | 320 × 445 × 100 mm, mur min. 120 mm | PDF · DXF |
| M · 36 mod. | 300 × 550 × 115 mm | 320 × 570 × 100 mm, mur min. 120 mm | PDF · DXF |
| L · 48 mod. | 300 × 675 × 115 mm | 320 × 695 × 100 mm, mur min. 120 mm | PDF · DXF |
| XL · 72 mod. | 300 × 925 × 115 mm | 320 × 945 × 100 mm, mur min. 120 mm | PDF · DXF |
Instrukcja montażu obudowy podtynkowej (PDF) · wnęka, przepusty, osadzenie puszki na stanie surowym; DXF w milimetrach, warstwy: obrys, otwory montażowe, rama, otwór w ścianie
Wersje: S, M, L, XL. Rozstaw otworów montażowych orientacyjny — przy zamówieniu dołączamy kartę konkretnej obudowy.

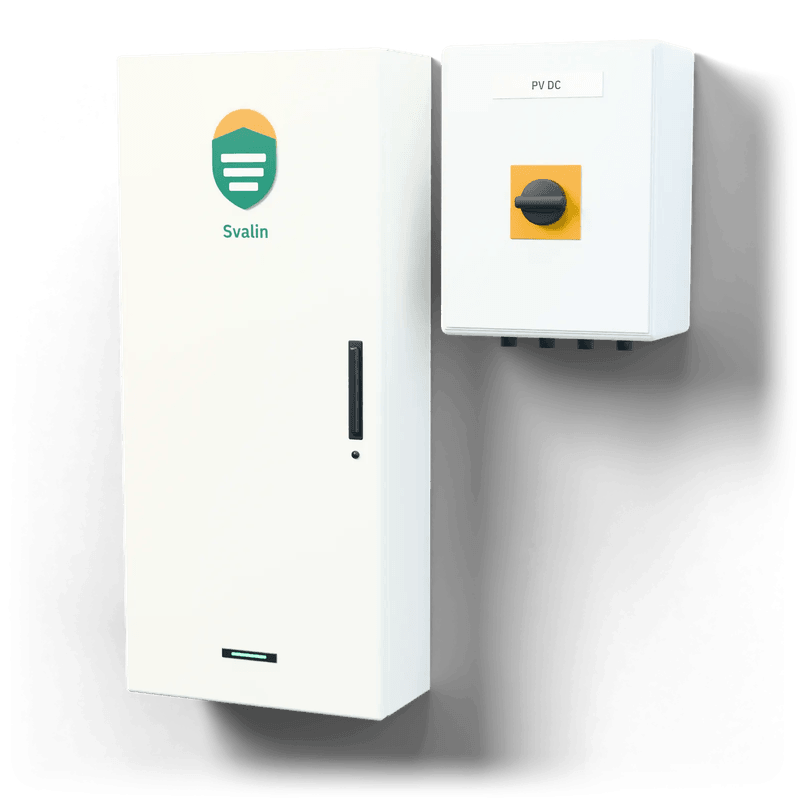

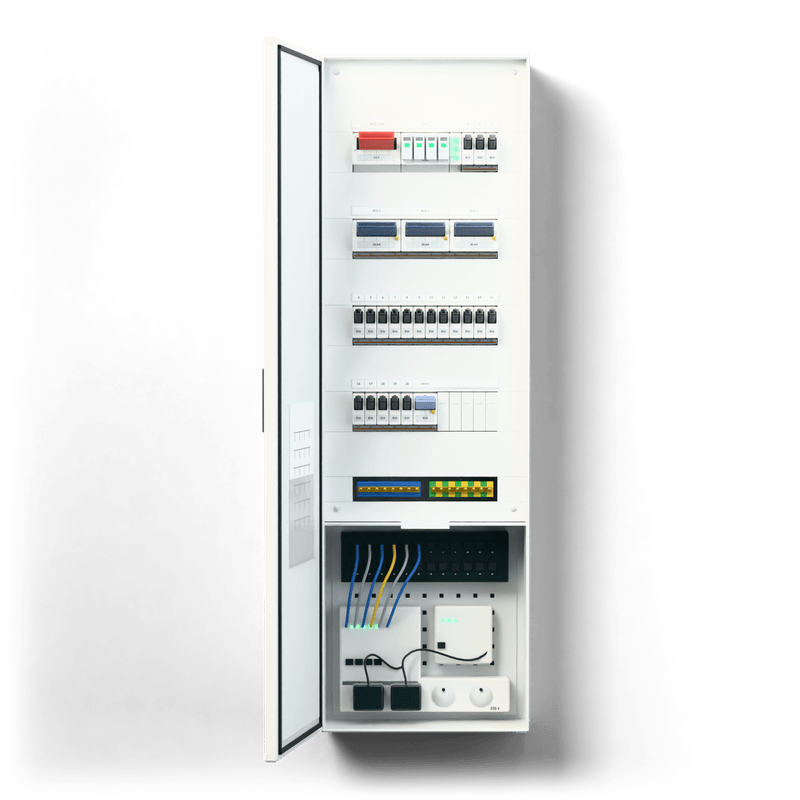

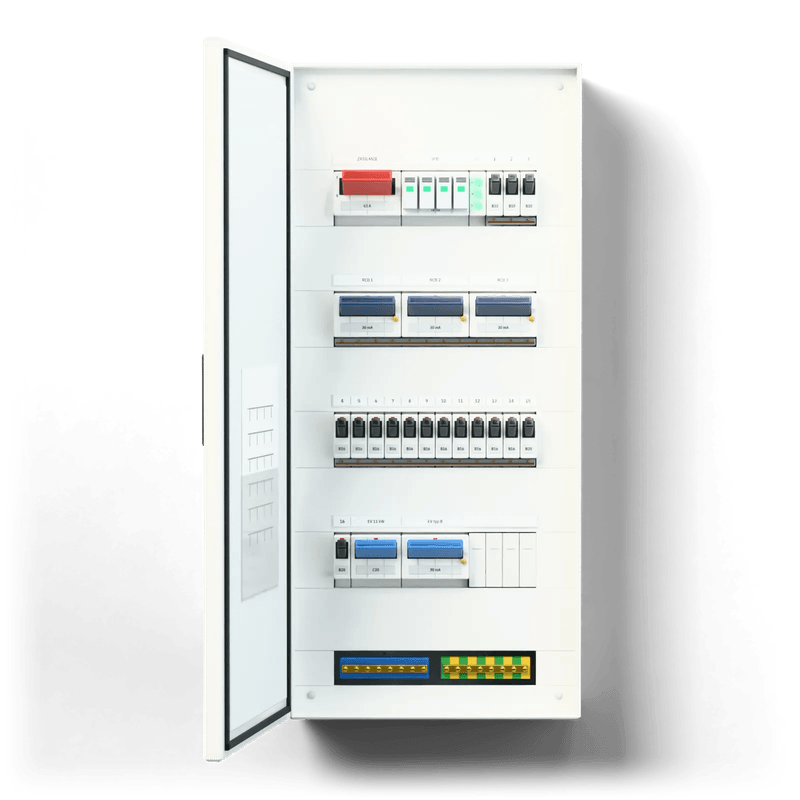

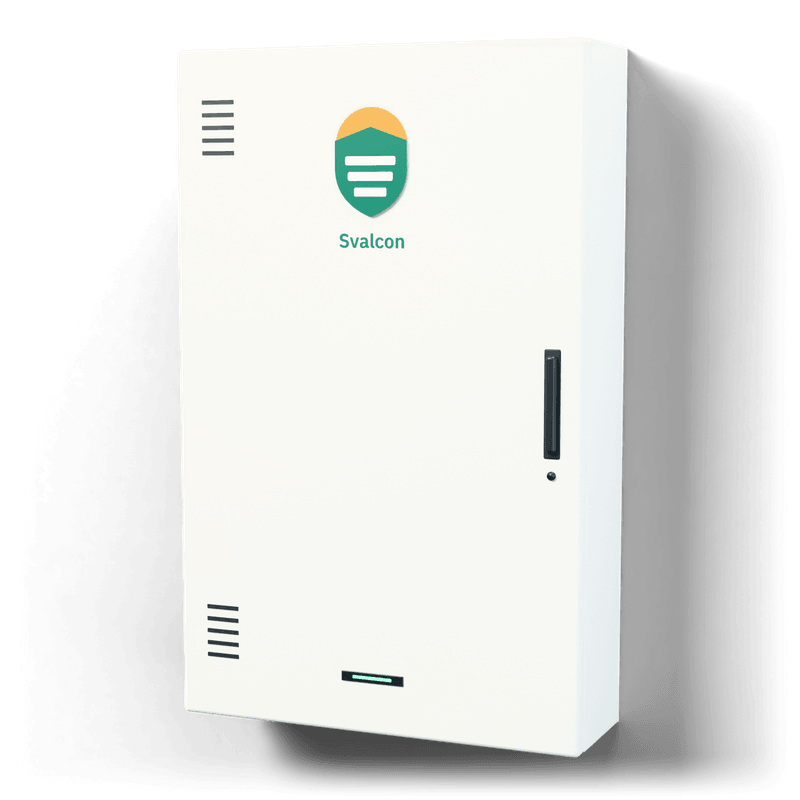

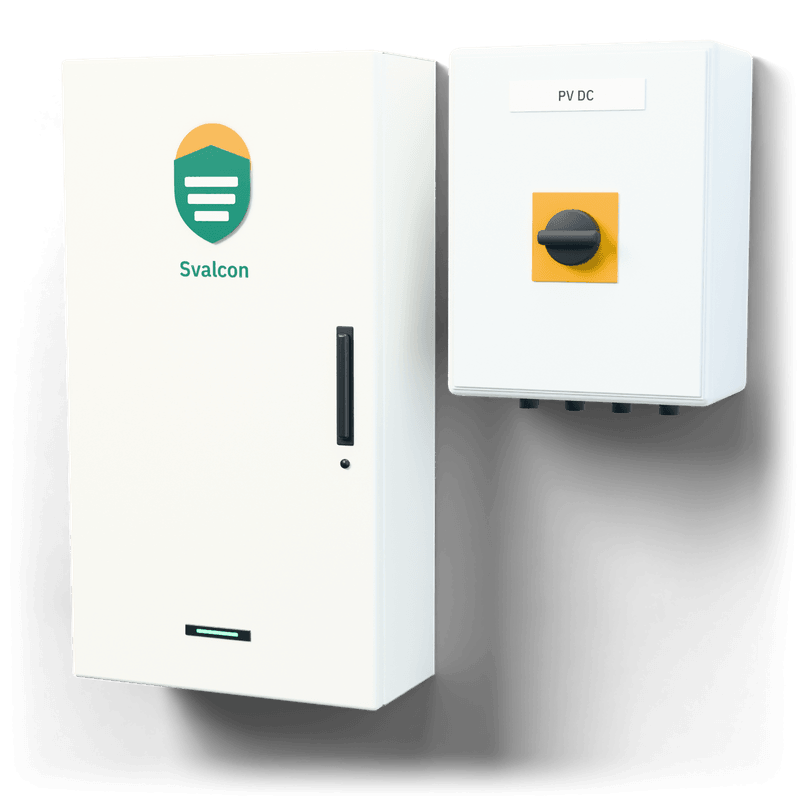

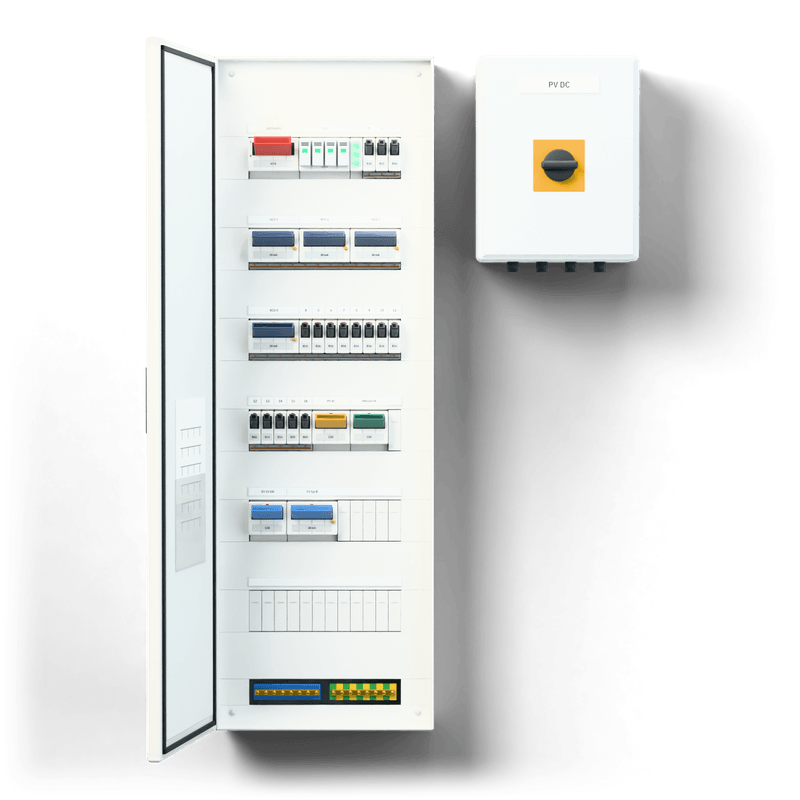

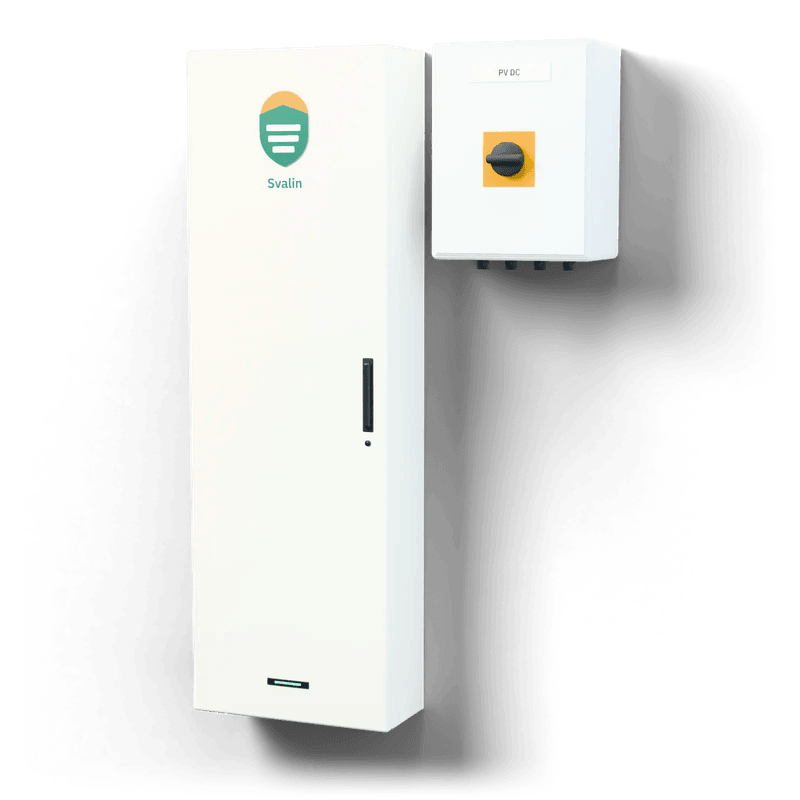

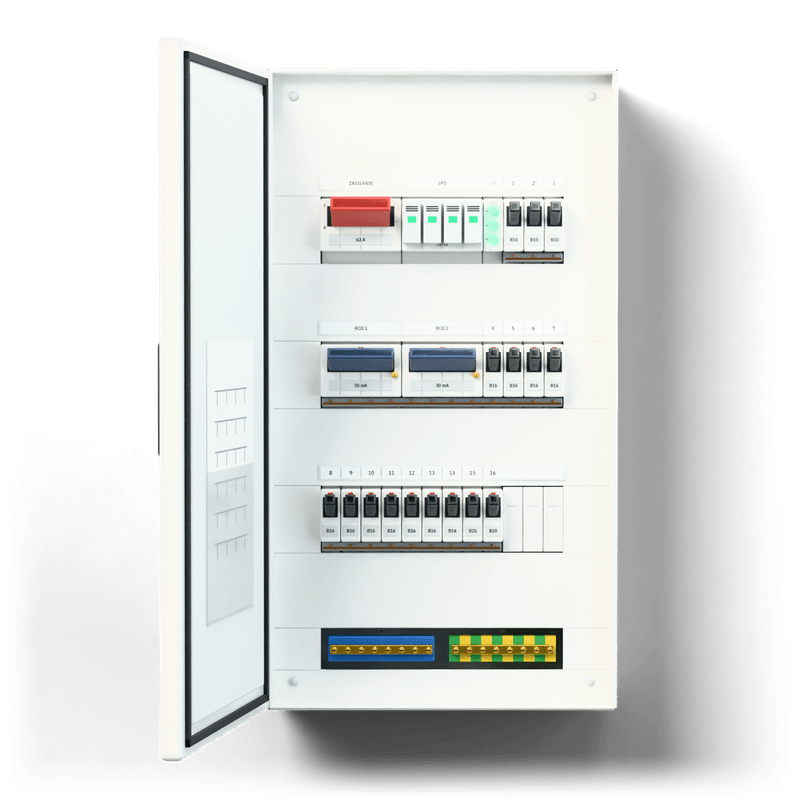

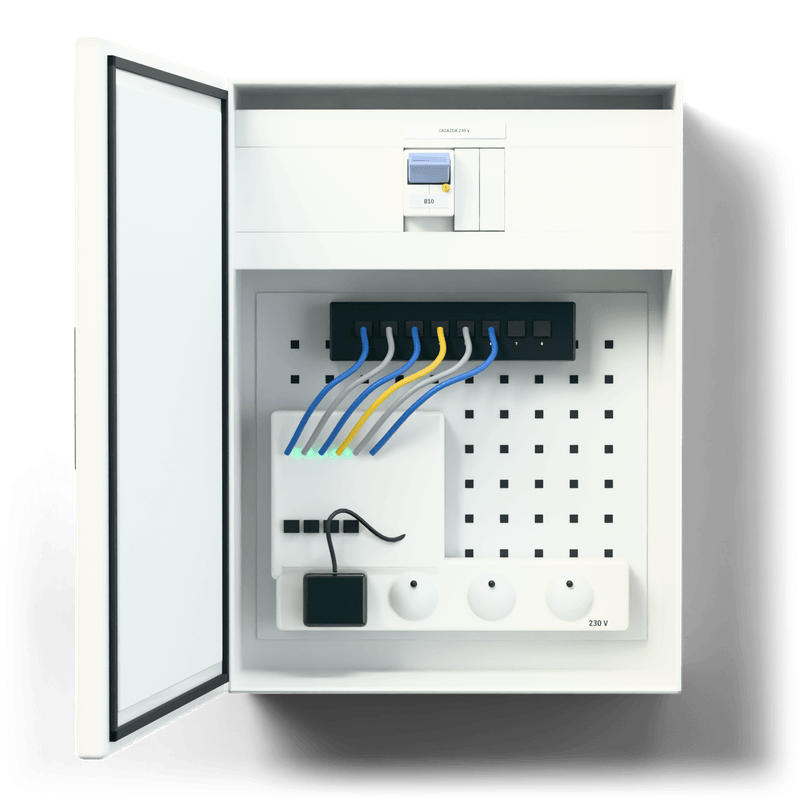

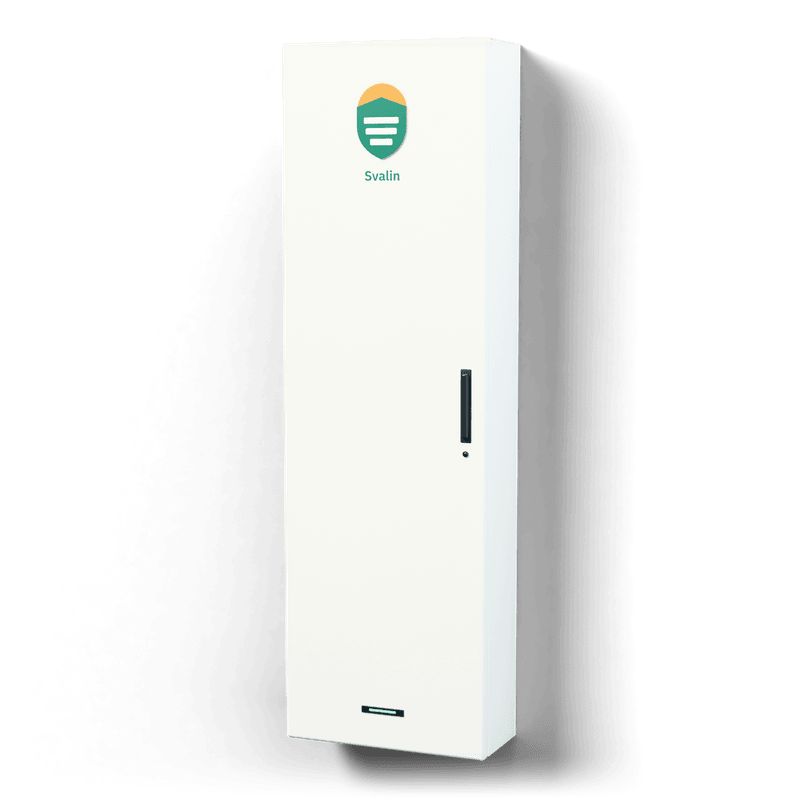

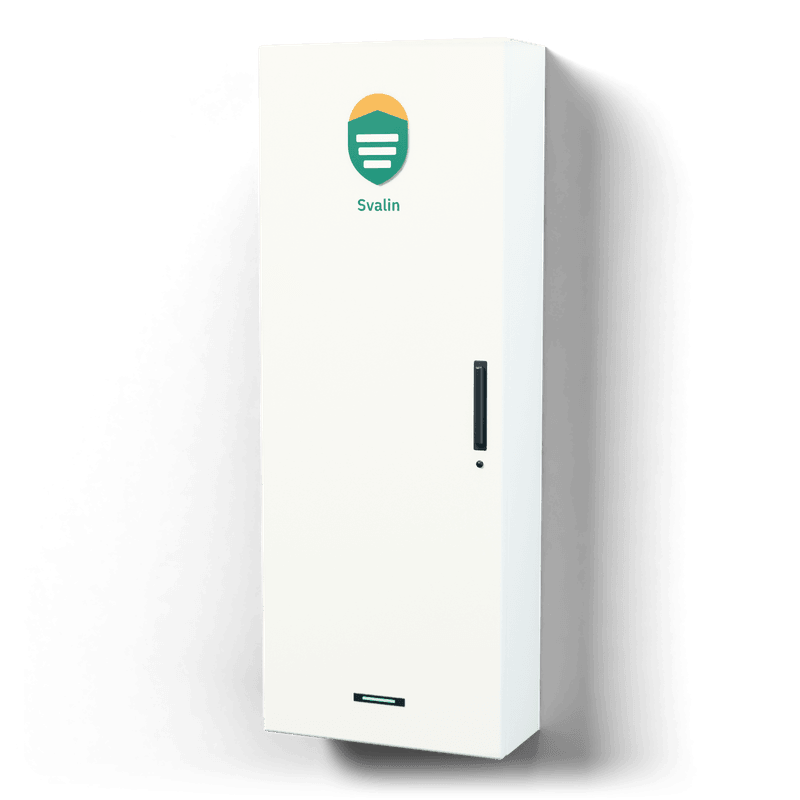

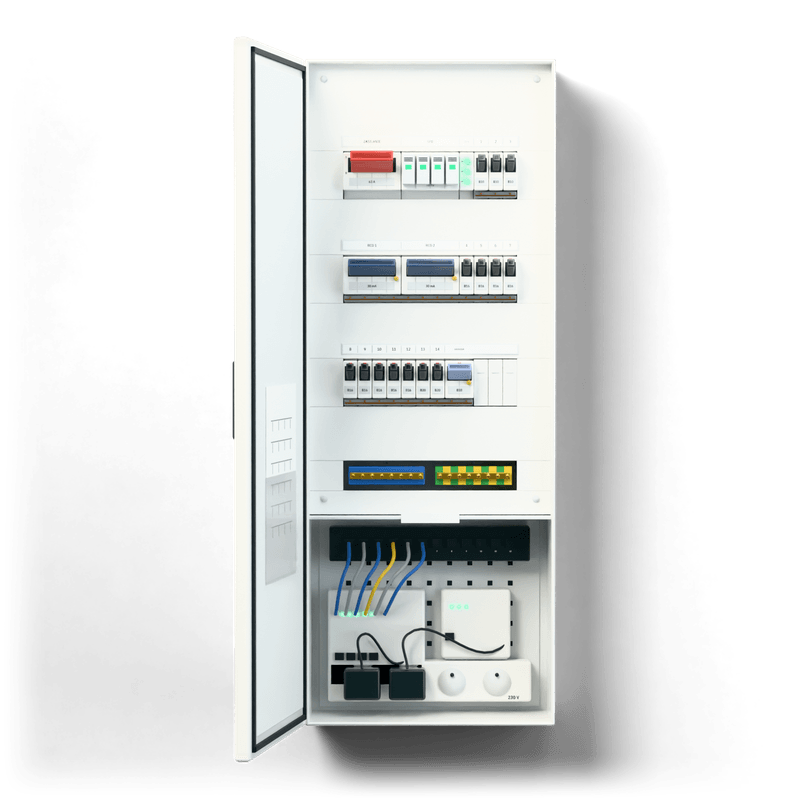

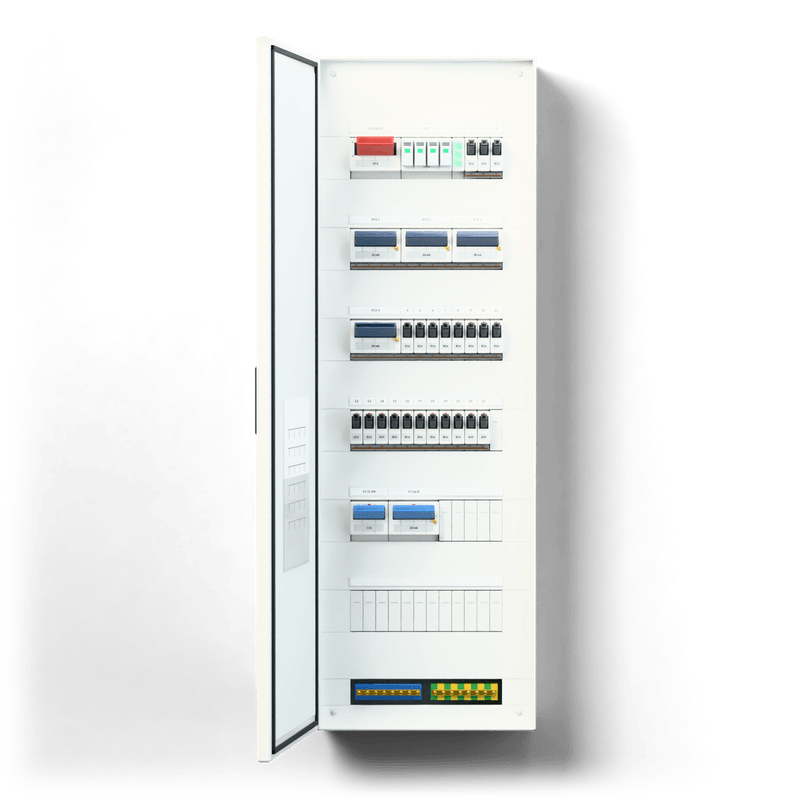

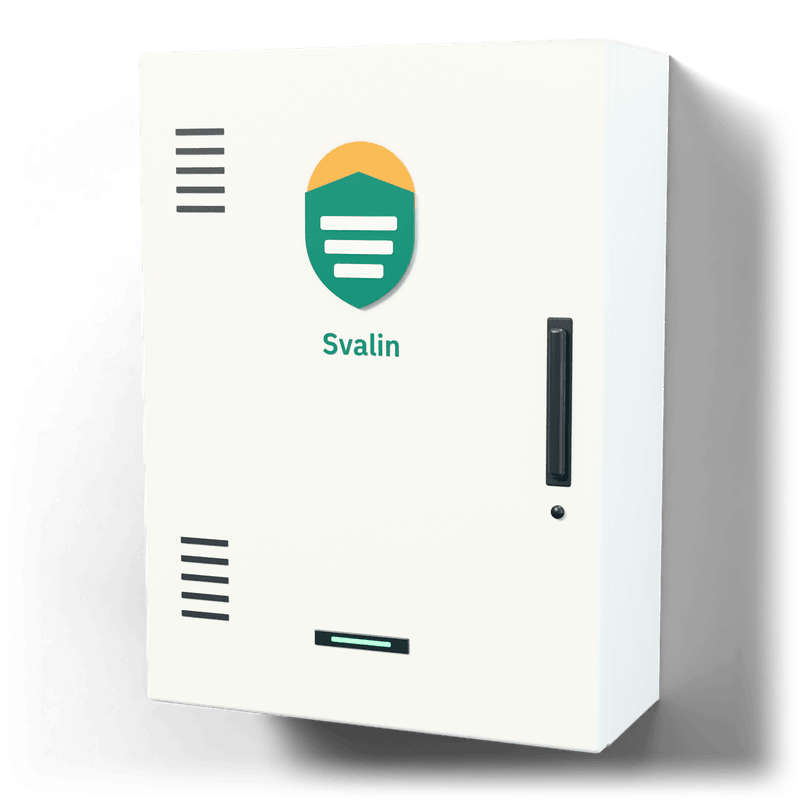

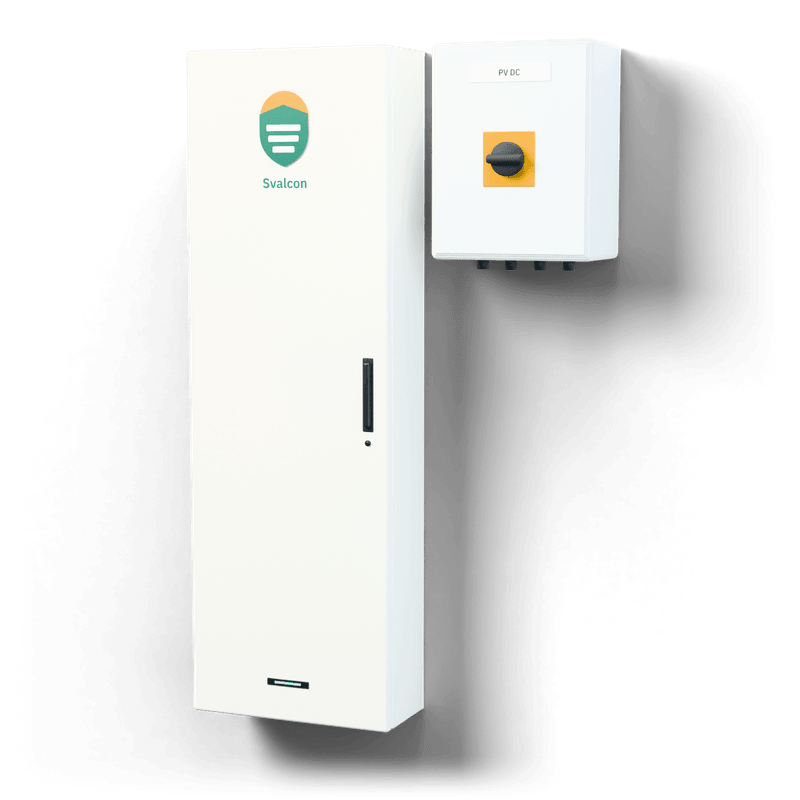

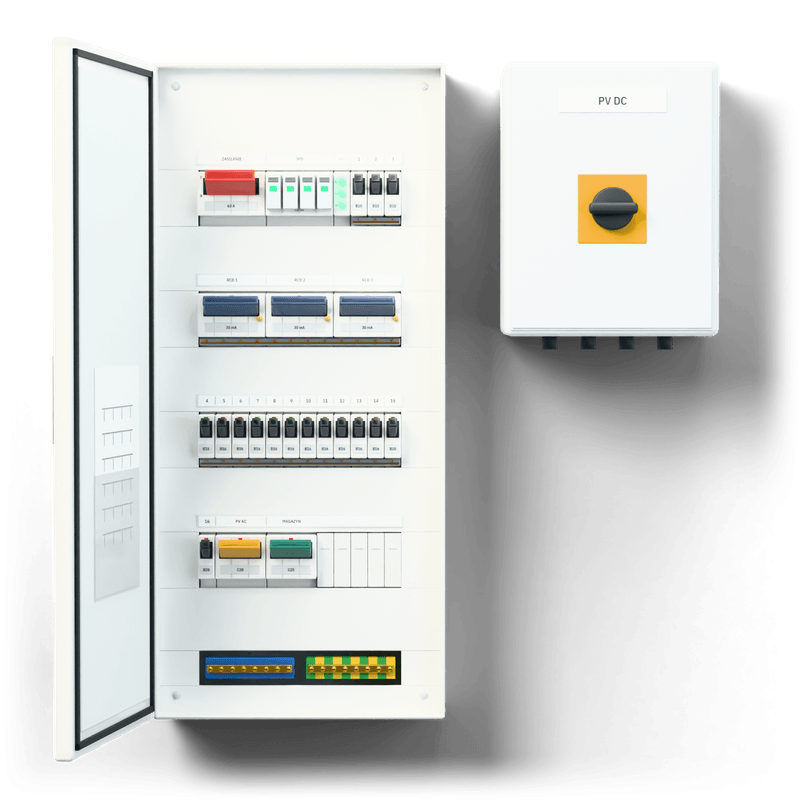

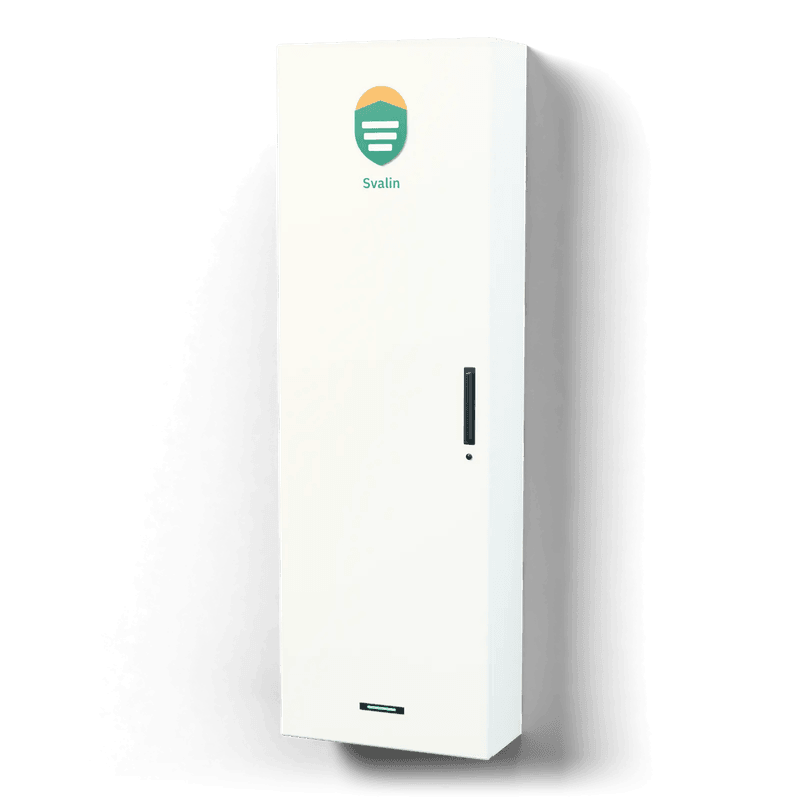

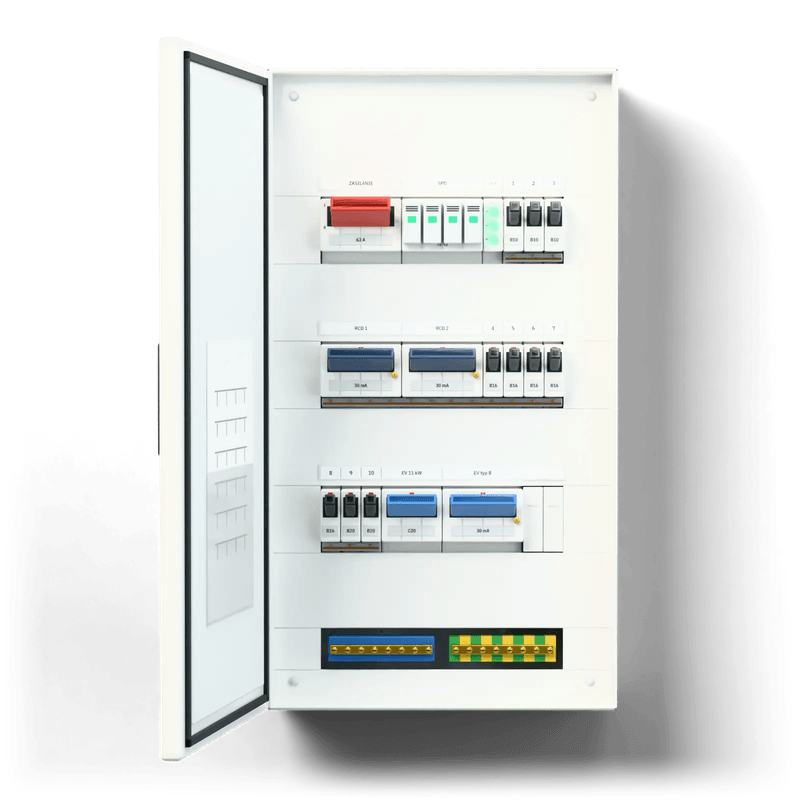

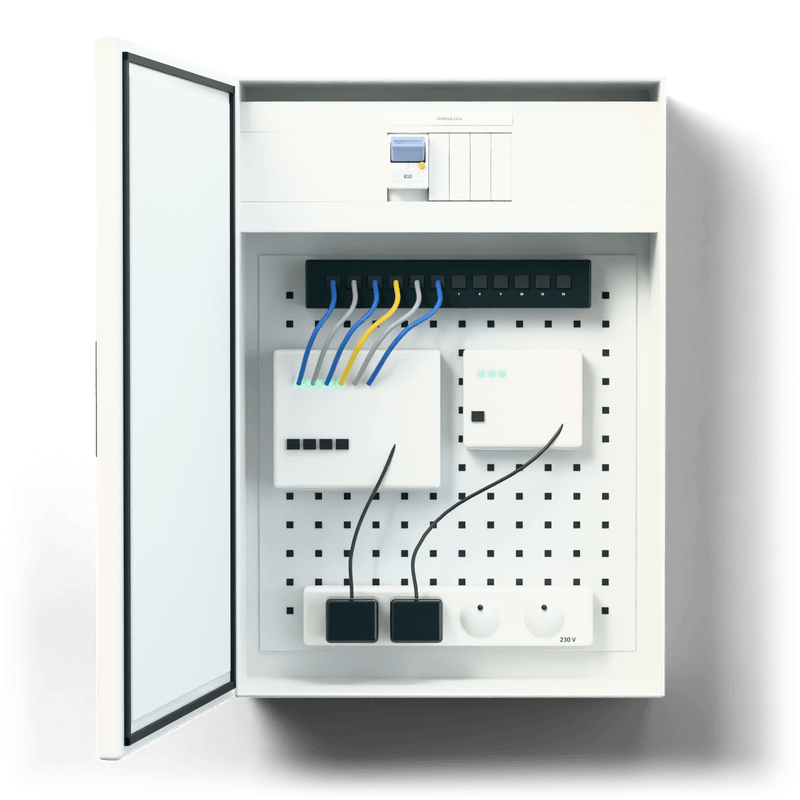

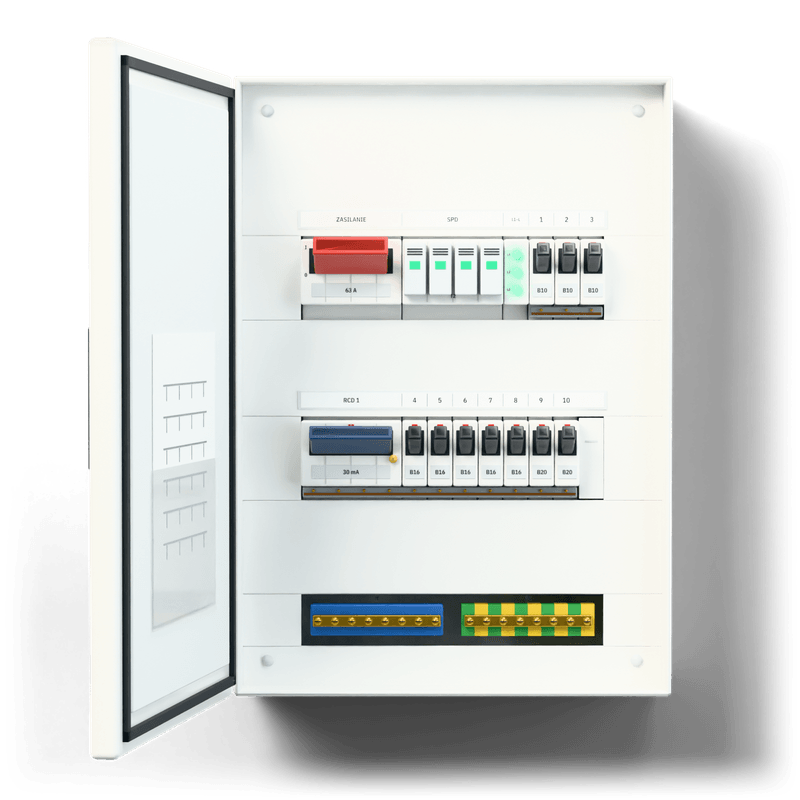

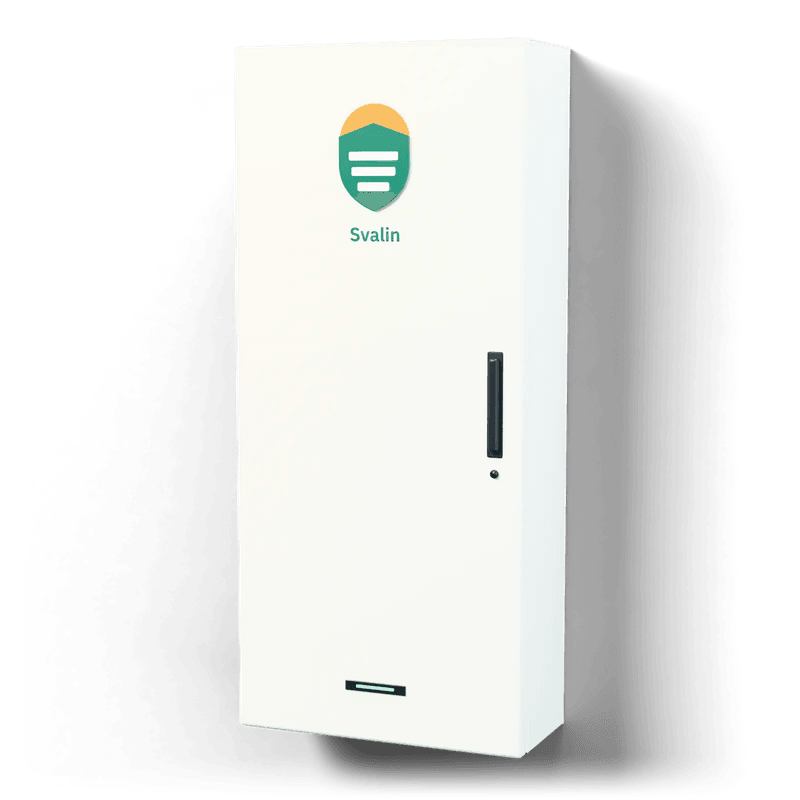

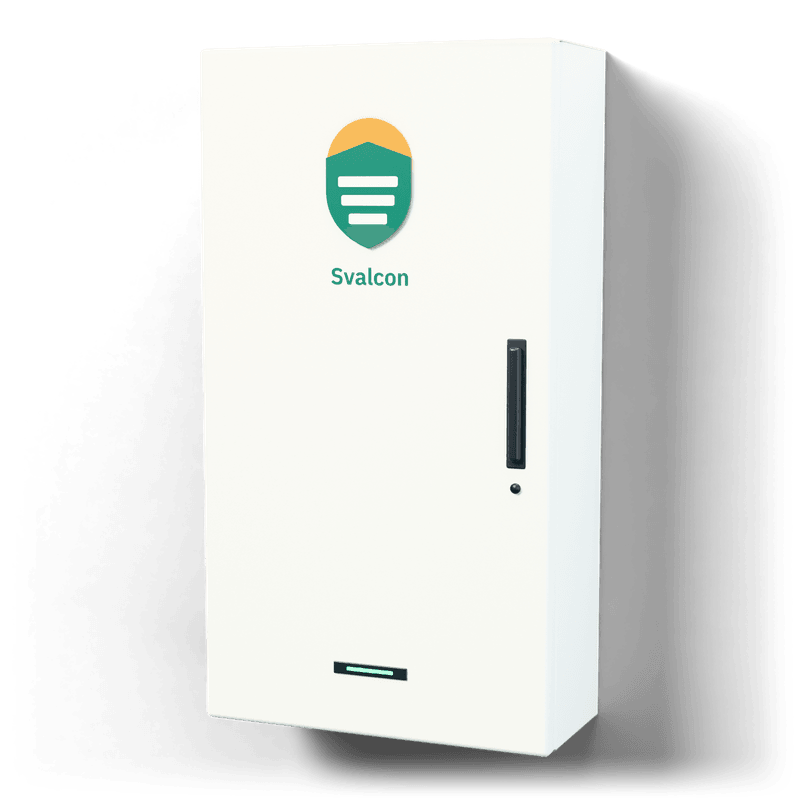

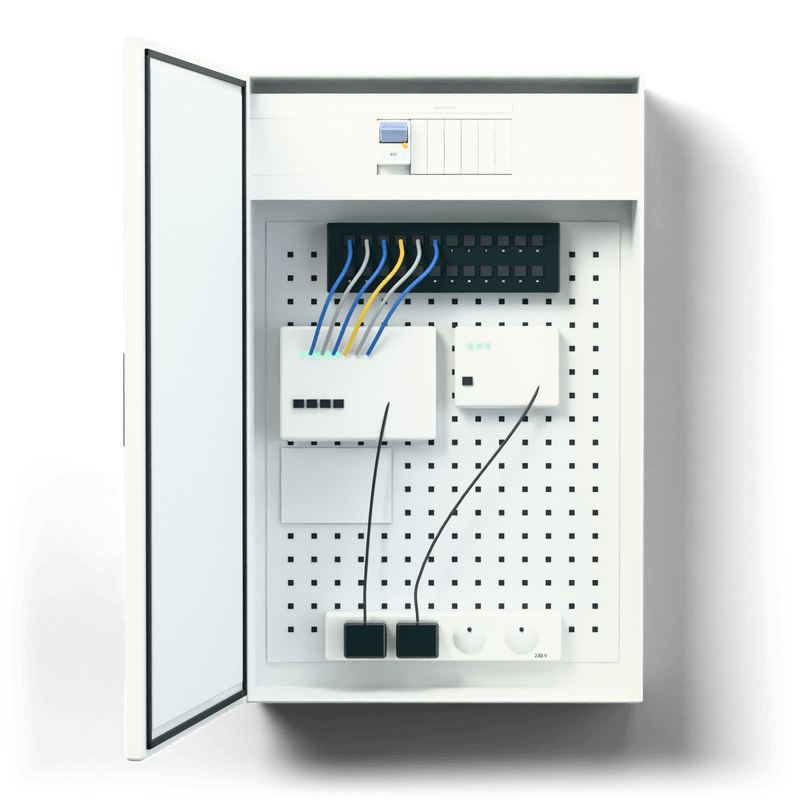

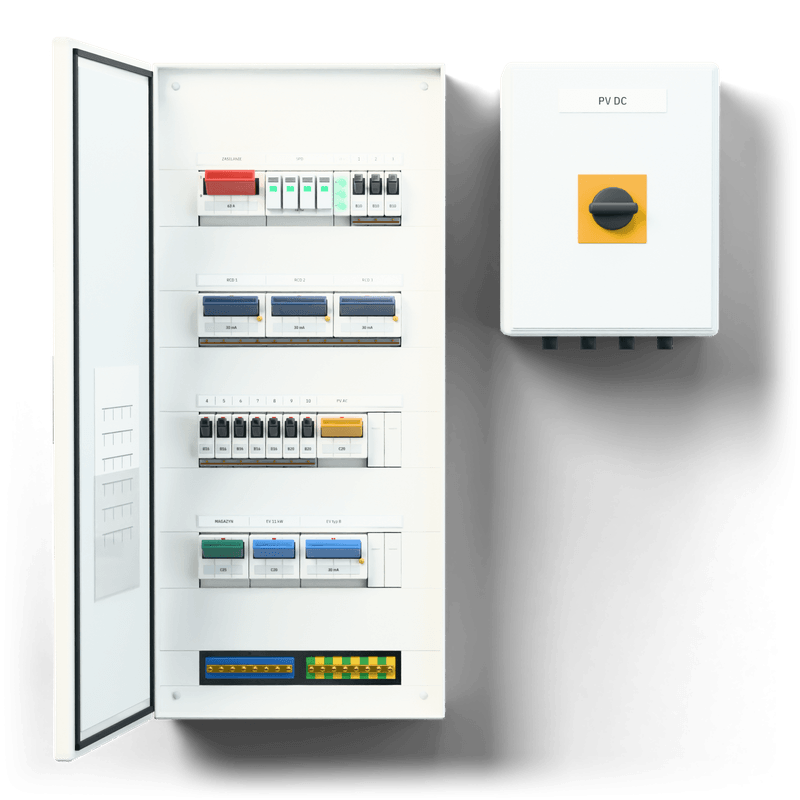

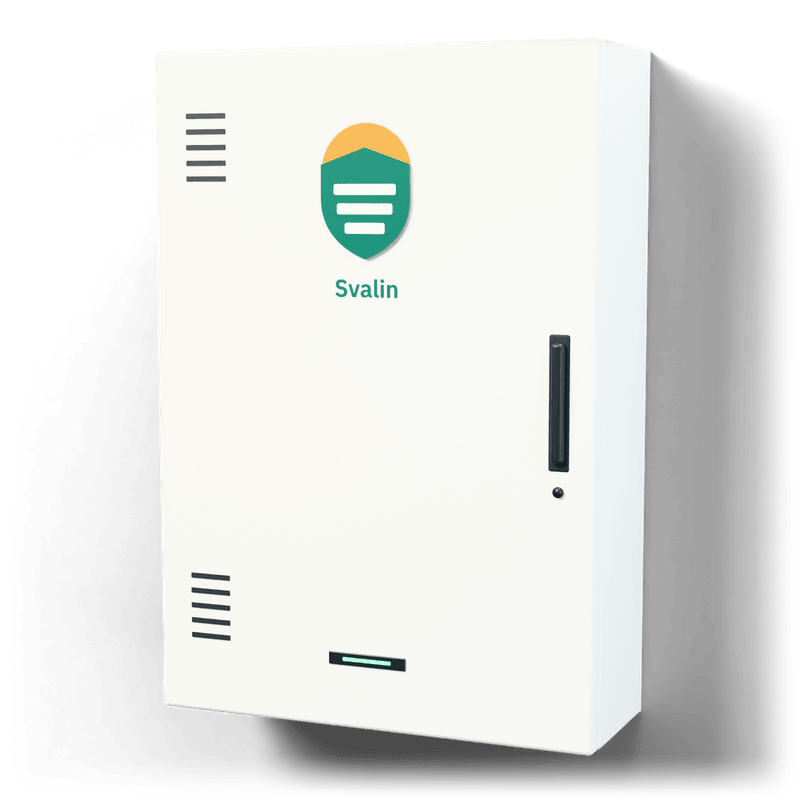

Rendery do ofert
PNG 800 px z przezroczystym tłem — zamknięta i otwarta na wprost. Wizualizacje poglądowe; aparatura generyczna, bez marek.
