Twój dom z tą rozdzielnicą
Rozdzielnica S · EV · drzwi: antracyt
- FotowoltaikaPole falownika i skrzynka DC — w rezerwie miejsca albo w wersji PV.Do dodania
- Magazyn energiiPole magazynu dodasz razem z fotowoltaiką.Do dodania
- Auto elektryczneObwód ładowarki 11 kW z różnicówką typu B.Gotowe
- Pompa ciepłaOsobny obwód pompy ciepła dodasz w konfiguratorze.Do dodania
Do dodania — dodasz w konfiguratorze; Gotowe — obwód i zabezpieczenia są w rozdzielnicy. Ilustracja możliwości rozdzielnicy, nie pomiar.

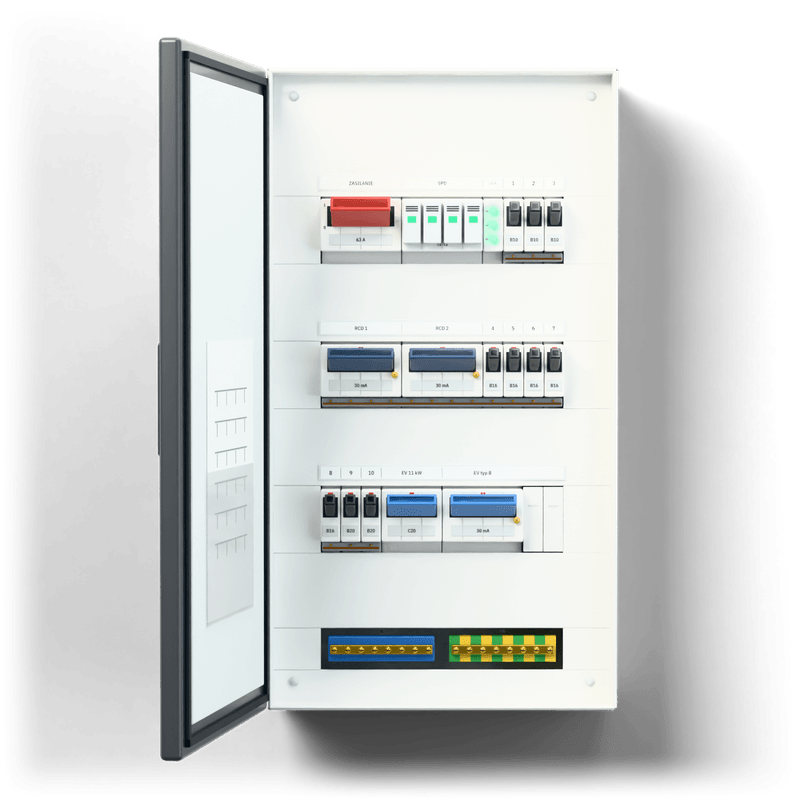

Rozdzielnica S · EV · drzwi: antracyt
Mieszkanie lub mały dom do około 80 m² z jedną kuchnią z samochodem elektrycznym (EV): osobny obwód ładowarki 11 kW z różnicówką typu B.
EV — ładowarka samochodu
4 809,30 złbrutto z VAT 23 % · 3 910,00 zł netto · bez dostawy
Wykończenie drzwi to nowa pozycja w ofercie — cenę wstępną potwierdzimy przy weryfikacji zamówienia.
- Ładowarka samochodu 11 kW
- Różnicówka typu B dla ładowarki
- 10 obwodów
Realizacja: 5–10 dni roboczych od zaksięgowania zaliczki. Produkcja rusza po weryfikacji zamówienia (zwykle 1 dzień roboczy).
Karta produktu (PDF) — wymiary obudowy
Masz pytanie o ten produkt?Zapytaj nas — odpowiemy w 1 dzień roboczy
10 obwodów. Ładowarka samochodu 11 kW na osobnym obwodzie z różnicówką typu B — wymóg dla ładowarek. Aparatura nie mieści się w obudowie S, więc rozdzielnica jest zbudowana na obudowie M (3 rzędy szyn DIN) — ta sama liczba obwodów, więcej miejsca na rezerwę.
- Rozłącznik główny, ochronnik przepięć, lampki faz, listwy N/PE9 mod.
- Wyłączniki różnicowoprądowe 4-biegunowe × 28 mod.
- Wyłączniki nadprądowe obwodów × 10 (gniazda, oświetlenie, urządzenia)10 mod.
- Drzwi: antracyt—
- Ładowanie samochodu — 11 kW7 mod.
- Różnicówka typ B dla ładowarki—
- Obudowa
- M — natynkowa, z drzwiami, 3 rzędy szyn DIN
- Wymiary obudowy
- 300 × 550 × 115 mm (szer. × wys. × głęb.)
- Drzwi
- Antracyt — Grafitowy lakier proszkowy — do ciemnych wnętrz i sufitów.
- Moduły DIN
- 34 zajęte z 36 (rezerwa 2)
- Obwody
- 10 (maks. 18 w tej obudowie)
- Wyłączniki różnicowoprądowe
- 2 × 4-biegunowe, 30 mA
- Ochronnik przepięć
- T1+T2
- Ładowarka samochodu
- 11 kW, osobny obwód, różnicówka typu B
- Norma
- PN-EN 61439-3, system zweryfikowany producenta obudowy i aparatury
- Termin
- 5–10 dni roboczych od zaliczki
Schemat elektryczny
Jednokreskowy schemat rozdzielnicy z oznaczeniami aparatów — do odbioru domu, ubezpieczenia i dla każdego elektryka, który kiedyś ją otworzy.
Opis obwodów
Czytelna lista: który wyłącznik zasila które pomieszczenie lub urządzenie. Naklejony w drzwiczkach i w PDF.
Protokół sprawdzeń jednostkowych
Wyniki pomiarów: ciągłość przewodów ochronnych, rezystancja izolacji, działanie różnicówek — wg PN-EN 61439-3.
Deklaracja zgodności UE
Dokument producenta potwierdzający zgodność z dyrektywą niskonapięciową i normą PN-EN 61439-3.
Gwarancja 24 miesiące
Na wykonanie i aparaturę. Numer seryjny egzemplarza identyfikuje dokumentację przez 10 lat.
Rezerwa na rozbudowę
Konfigurator pilnuje 10 % wolnego miejsca. Dołożysz ładowarkę czy magazyn bez wymiany rozdzielnicy.
Odbiór własny — 0 zł
Z warsztatu w Warszawie, po umówieniu terminu. Zaliczka 100 % przy zamówieniu.
Wysyłka kurierem (Polska) — 99 zł netto
Rozdzielnica zapakowana na palecie lub w kartonie, z dokumentami w środku. Montuje Twój elektryk.
Montaż z wymianą tablicy i pomiarami — 1 490 zł netto w promieniu 50 km
Dalej 2 zł za km w obie strony. Przy montażu w budynku mieszkalnym VAT 8 % (potwierdzamy przy weryfikacji) i zaliczka 50 %.
Produkcja rusza po weryfikacji
Zaliczka nie uruchamia produkcji — najpierw sprawdzamy moc przyłączeniową, typ sieci i modele urządzeń (zwykle 1 dzień roboczy).
